阻抗分析儀對元件的阻抗特性工作原理

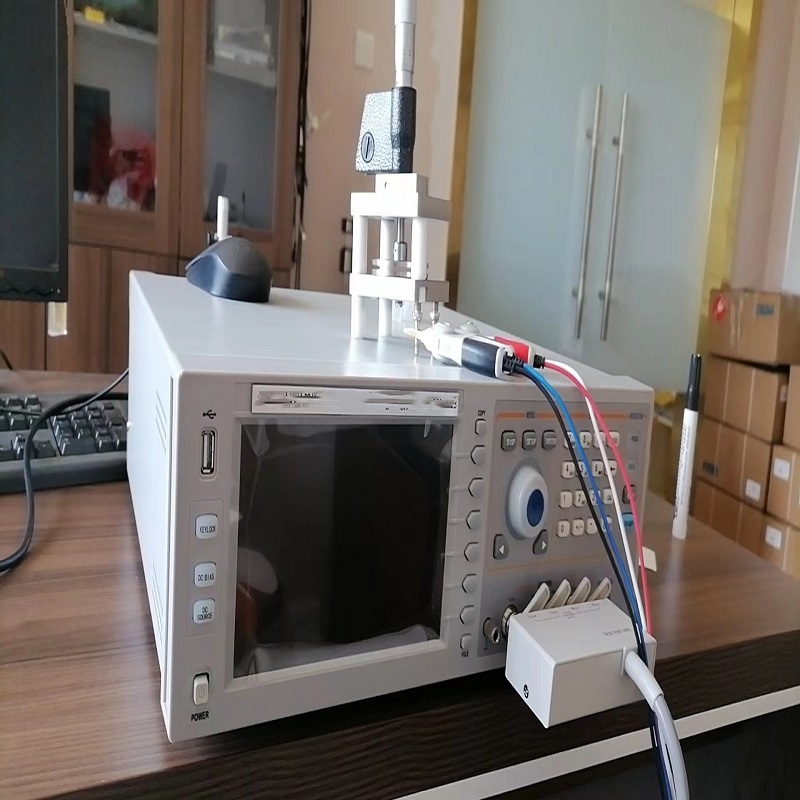

電容器阻抗分析儀CR測試儀是一種用于測量電感、電容（C）、電阻（R）等電子元件參數的精密儀器，廣泛應用于電子制造、維修及科研領域。其核心功能是通過施加交流信號并分析元件的阻抗特性，實現高精度參數測量。以下是其關鍵信息：

1. ?工作原理?

CR測試儀通過以下步驟完成測量：

?信號生成?：內部振蕩器產生可調頻率（通常20Hz-300kHz，型號達MHz級）的正弦波測試信號?。

?信號施加與檢測?：將信號施加至被測元件（DU），同步測量電壓和電流響應?。

?矢量分析?：計算復數阻抗（Z = v/i），分離實部（電阻R）和虛部（電抗X），根據X的正負判斷元件類型（感性/容性/純電阻）?。

?參數計算?：輸出主參數（、C、R）及衍生參數（如品質因數Q、損耗因數D等）?。

2. ?主要功能與特點?

?多參數測量?：支持電感、電容、電阻及阻抗（Z）、導納（）等參數，部分型號可測Q值、D值、等效電路模型（串聯/并聯）?。

?高精度與寬頻段?：測試頻率覆蓋工頻至30MHz，精度達0.02%-0.1%，支持直流偏置功能?。

?智能化操作?：集成自動校準（開路/短路/負載）、量程切換、列表掃描（多頻率點自動測試）及遠程控制（如GPIB接口）?。

3. ?典型應用場景?

?電子元件檢測?：如半導體器件、磁性材料、液晶單元的介電常數分析?。

?工業質量控制?：電力設備（電抗器、變壓器）參數測定，電解電容損耗評估?。

?科研與教育?：高頻元件（RF器件）特性研究，教學實驗中的阻抗分析?。

4. ?操作要點?

?校準?：使用前需執行開路/短路校準以消除測試線誤差?。

?測試設置?：

?頻率選擇?：根據元件類型調整（如電解電容用100Hz-1kHz，功率電感用10kHz-100kHz）?。

?等效電路模式?：高損耗元件選并聯模型（Cp-Rp），低損耗元件選串聯模型（-R）。

?夾具選擇?：推薦四端開爾文夾具以減少接觸電阻影響?。

5. ?設備分類?

?數字電橋?：傳統CR電橋的數字化升級版，采用微處理器技術，精度更高?。

?精密CR測試儀?：支持高頻（如30MHz）、多參數同步顯示，適用于應用?。

以下是CR電橋的標準操作流程，結合了儀器使用規范與校準要點：

1. ?開機與預熱?

啟動儀器后需預熱15-30分鐘，確保內部電路穩定，提升測量精度?。

2. ?測試夾具連接?

使用四端開爾文夾具（Kvin cip）或專用測試座，確保引腳接觸良好，避免寄生電容或接觸電阻影響結果?。

對于MD元件，需選擇匹配的探針或測試座?。

3. ?參數設置?

?測試模式?：根據元件類型選擇（電感）、C（電容）、R（電阻）或Z（阻抗）模式?。

?測試頻率?：

電解電容：100Hz-1kHz

陶瓷電容：1kHz-100kHz

功率電感：10kHz-100kHz

RF元件：>100kHz?

?測試電平?：根據元件阻抗范圍選擇（如10mV-2Vrm），避免信號過強導致元件損壞?。

?等效電路模型?：高損耗元件（如電解電容）選并聯模型（Cp-Rp），低損耗元件選串聯模型（-R）?。

4. ?校準操作?

?開路/短路校準?：

短路校準：短接測試夾具探針，按“HOR"鍵消除接觸電阻和寄生電感?。

開路校準：斷開探針連接，按“OPN"鍵消除分布電容干擾?。

?負載校準?（部分儀器支持）：使用標準件（如50Ω負載）進一步校準?。

5. ?測量與數據記錄?

將被測元件接入夾具，按下“測試"鍵啟動測量?。

觀察結果穩定性，若波動較大需檢查連接或調整參數?。

通過UB/R-232接口連接電腦，使用配套軟件保存數據?。

6. ?結果分析?

對比元件標稱值與測量值，判斷是否在公差范圍內?。

高頻元件需關注Q值（品質因數）和D值（損耗因數）?。

注意事項

校準頻率建議每月一次，或環境溫度變化較大時執行?。

測量小電阻（<1Ω）或高電阻（>1MΩ）時，需確保夾具清潔且校準充分?。
