聚合物絕緣材料漏電起痕試驗的國際標準詳解

?一、國際標準（IEC 60112）?

?核心內容?

?CTI與PTI定義?：

?相比電痕化指數（CTI）?：材料表面經受50滴電解液而不失效的高電壓值，分為0級（≥600V）至5級（<100V）共6個等級?。

?耐電痕化指數（PTI）?：在固定電壓下（如375V）驗證材料是否通過50滴測試，直接判定合格性?。

?測試方法?：

?電極與電解液?：鉑金電極（2mm×5mm，間距4mm），0.1% NH?Cl溶液（電阻率3.95±0.05Ω·m）?。

?電壓與滴液控制?：100-600V可調，滴液間隔30秒±0.1秒，電流閾值0.5A持續2秒即終止測試?。

?應用范圍?

適用于PCB材料（如FR-4覆銅板）、汽車電子絕緣件、高壓電器等產品的安全認證?。

與ASTM D3638、DIN 53480等標準兼容，但IEC 60112為國際通用核心依據?。

IEC 60112:2020 固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法

耐電暈耐電痕化絕緣材料研究進展

?二、中國國家標準（GB/T 4207）??

?GB/T 4207-2012?：等同采用IEC 60112:2003，明確CTI和PTI測定方法?。

?GB/T 4207-2022?：新增條件處理室（23±2℃、50±10%濕度）、測試液C（含表面活性劑），并優化PTI判定規則（允許10個樣品中1個失效）?。

?技術要點?

?試樣要求?：尺寸≥15mm×15mm，厚度≥3mm，邊緣需防電解液流失?。

?篩選試驗?：未知性能材料需先在300V下進行50滴滴液測試，再逐步調整電壓?。

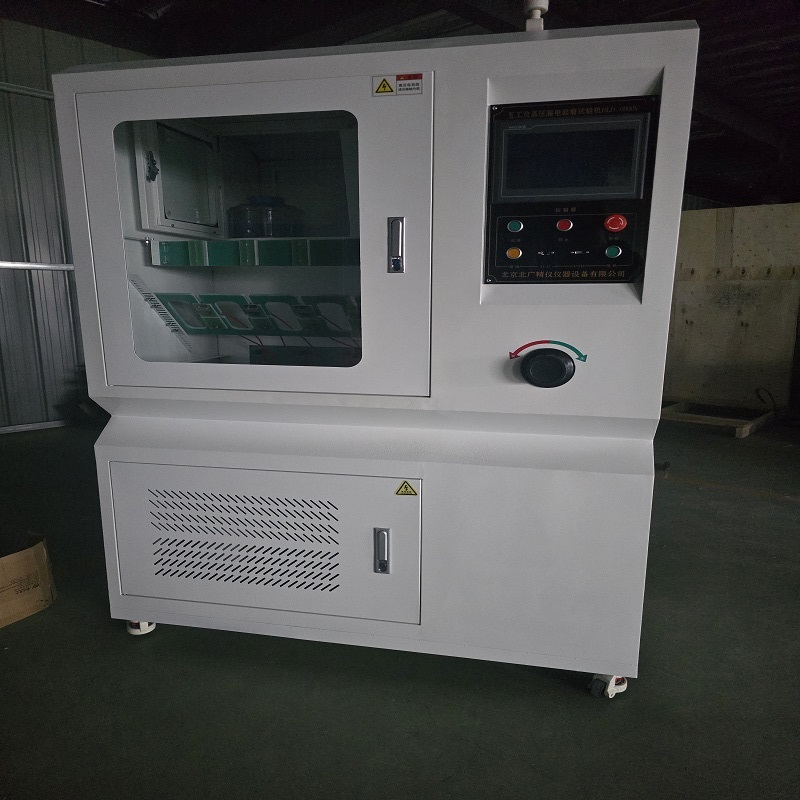

漏電起痕試驗機GB/T4207測試標準

GB4207-2022固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法

?三、美國UL標準（UL 746A）?

?測試特點?

聚焦電氣點火源阻燃能力，與IEC 60112方法類似，但更強調短期性能評估（如拉伸、沖擊等）?。

適用于塑料材料認證，如PA6、PP等電子絕緣件?。

?與其他標準的關聯?

與IEC 60707、ISO 9772等協調統一，但CTI等級劃分與IEC一致（0-5級）?。

?四、標準對比與選用建議?

?標準? ?核心差異? ?適用場景?

?IEC 60112? 國際通用，CTI/PTI分級明確 出口產品、跨國認證

?GB/T 4207? 新增條件處理室和測試液C，更嚴格 中國國內市場強制認證

?UL 746A? 綜合評估機械與電性能，側重阻燃 北美市場塑料材料認證
